Рукава резиновые оплеточной конструкции для изделий специальной техники (без присоединительной арматуры) ТУ 005280-87
Предназначены для подачи под давлением дизельного топлива, антифриза, воды технической, масла на нефтяной основе, бензина А-72, топлива Т-1, ТС-1, ТС-2, воздуха.
Пример условного обозначения:
Рукав 1Т8-15 ТУ 005280-87
Рукав 1 группы, типа Т, внутренним диаметром 8,0 мм.
Рабочее давление 1,5 МПа (15 кгс/см2).

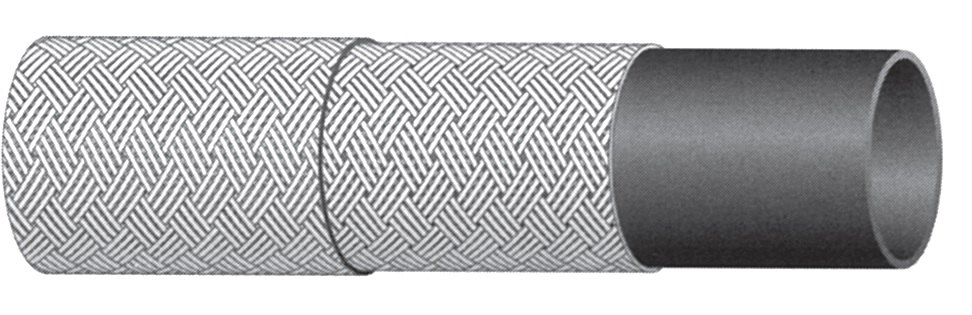

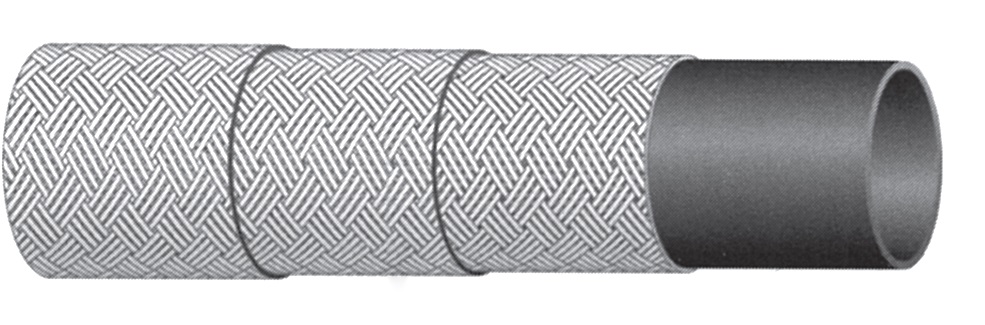

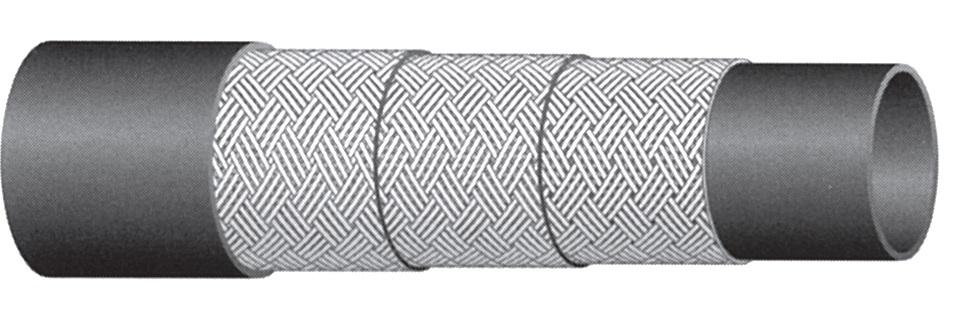

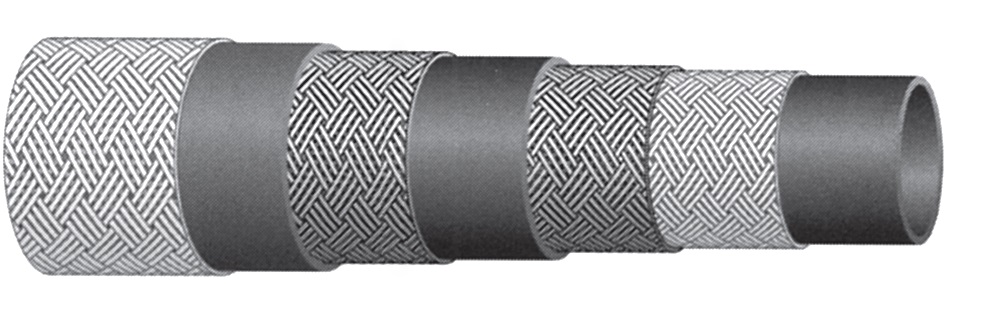

| Группа 1Т | Группа 2Т |
 |
 |
 |
 |
 |
 |

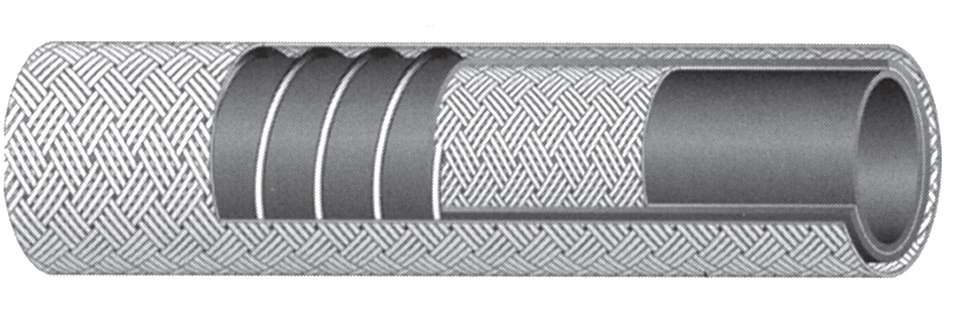

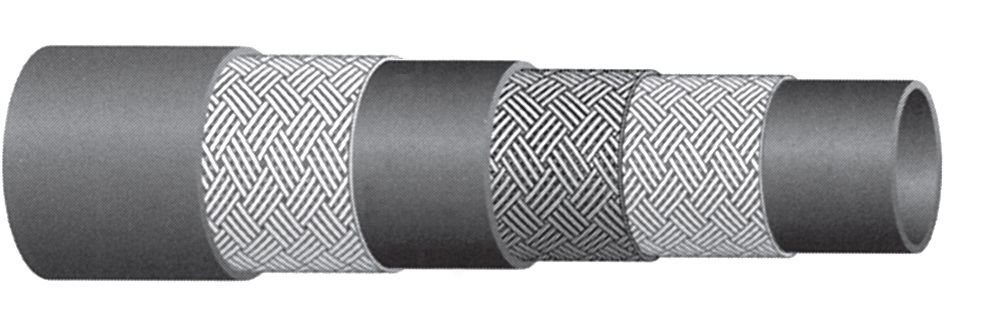

| Группа 3Т | Группа 4Т |
 |
 |
|
Группа |
Технические характеристики |
Примечание |
||||
| Внутренний диаметр, мм | Рабочее давление, МПа | Длина, м | Рабочая среда | Температура рабочей среды,
°С |
||
|
1 |
6,0 – 48,0 | 1,5 |
0,5 – 4,0 |
Масло МТ-8П, МТ-16П, М16ИХП-3, ТСЗп-8, МС-20, МТЗ-10П, АМГ-10, МГЕ-10А.
Дизельное топливо Л, З, А, Бензин А-72, Топливо Т-1, ТС-1, ТС-2.
Жидкость охлаждающая низкозамерзающая марки «40», «65»
Вода техническая
Воздух |
от – 55 до + 100
от -55 до +80
от -55 до +120
до +120 (под рабочим давлением)
от -55 до +70 |
Запас прочности: для жидких сред 3-кратный; для воздуха 5-кратный; для 2Т6-240 4-кратный; для 2Т16-210 3,5-кратный.
Рукава работоспособны при температуре окружающего воздуха, °С: от -55 до +100 |
| 25,0 | 5,0 | |||||
| 8,0; 18,0; 20,0 | 6,0 | |||||
| 16,0 | 7,0 | |||||
|
2 |
4,0 – 32,0 | 1,5 | ||||
| 25,0 | 5,0 | |||||
| 18,0; 20,0 | 6,0 | |||||
| 12,0; 16,0 | 7,0 | |||||
| 8,0; 10,0 | 8,5 | |||||
| 6,0 | 24,0 | |||||
| 16,0 | 21,0 | |||||
| 3 | 10,0 – 42,0 | 1,5 | ||||
| 50,0 | 1,2 | |||||
|
4 |
6,0 | 11,5 | ||||
| 6,0 | 17,0 | |||||
| 6,0 | 19,0 | |||||
| 8,0; 12,0; 16,0 | 21,0 | |||||
| 10,0; 16,0 | 15,0 | |||||
| 10,0 | 24,0 | |||||
| 16,0 | 6,0 | |||||
| 16,0 | 10,0 | |||||
