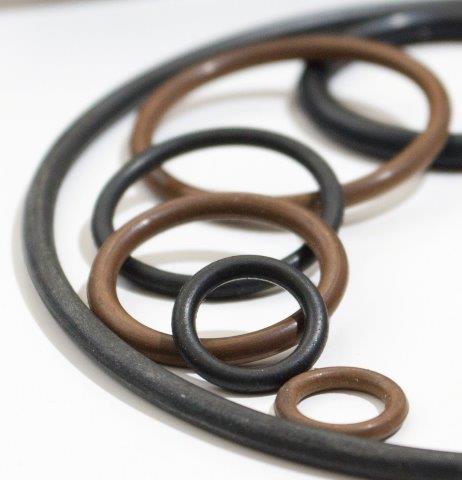

Кольца круглого сечения для гидравл. и пневмю. устройств ГОСТ 18829-73

Категории:

Конструкция и размеры уплотнительных колец соответствуют ГОСТ 9833-73

Пример условного обозначения при заказе:

017-021-25-2-2 ГОСТ 18829-73/ ГОСТ 9833-73

017 – диаметр штока 17 мм

021 – диаметр цилиндра 21 мм

25 – диаметр сечения 2,5 мм умноженный на 10

2 – группа точности, 2 – группа резины (В-14)





Уплотнитепьные кольца изготавливаются из резиновых смесей группы 2 (В-14) и группы 6 (ИРП-1287).

Рабочая среда: минеральные масла, жидкие топлива, эмульсии, смазки.

Температура эксплуатации:

для колец из резины группы 2……………………………………oт –50 до +100°С (кратковременно до +130°С);

для колец из резины группы 6……………………………………от –20 до плюс 200°С.

Рабочее давление: до 50 МПа в неподвижных соединениях, до 32 МПа в подвижных соединениях.

Кольца из резины группы 2

Наименование Масса 1 шт, г Наименование Масса 1 шт, г Наименование Масса 1 шт, г Наименование Масса 1 шт, г
004-007-19-2-2 0,04 029-035-36-2-2 1,3 060-068-46-2-2 4 145-155-58-2-2 15,3
004-008-25-2-2 0,09 030-035-30-2-2 1,2 060-070-58-2-2 7 150-160-58-2-2 16,5
005-008-19-2-2 0,15 030-036-36-2-2 1,4 062-070-46-2-2 4,8 155-160-36-2-2 6
006-009-19-2-2 0,15 030-038-46-2-2 2 063-068-30-2-2 2,2 155-165-58-2-2 18
006-010-25-2-2 0,2 032-037-30-2-2 1 064-070-36-2-2 2,6 155-170-85-2-2 36,2
007-010-19-2-2 0,15 032-038-36-2-2 1,6 065-070-30-2-2 2,4 175-180-36-2-2 7,6
008-011-19-2-2 0,18 034-042-46-2-2 2,5 065-075-58-2-2 8 180-190-58-2-2 24
008-012-25-2-2 0,22 035-038-19-2-2 0,5 067-075-46-2-2 5 185-195-46-2-2 13
009-012-19-2-2 0,18 035-040-33-2-2 1,3 068-072-25-2-2 2 190-200-58-2-2 26
009-013-25-2-2 0,23 035-040-36-2-2 1,5 070-075-25-2-2 2,2 190-205-85-2-2 43
010-013-19-2-2 0,2 036-040-25-2-2 0,86 070-075-30-2-2 2,6 195-200-36-2-2 8
010-014-25-2-2 0,25 036-042-36-2-2 1,45 070-076-36-2-2 3,5 195-205-58-2-2 21
011-014-19-2-2 0,2 037-040-19-2-2 1 070-080-58-2-2 8,4 195-210-85-2-2 49
011-015-25-2-2 0,25 038-046-46-2-2 2,8 075-080-25-2-2 2,5 200-210-46-2-2 13,7
012-016-25-2-2 0,25 039-045-36-2-2 1,6 075-080-30-2-2 2,5 200-215-85-2-2 48
013-016-19-2-2 0,2 040-048-46-2-2 3,1 075-081-36-2-2 3,6 205-215-58-2-2 22
013-017-25-2-2 0,3 042-048-30-2-2 2 075-083-46-2-2 5,3 205-220-85-2-2 51
014-017-19-2-2 0,2 042-048-36-2-2 1,6 075-085-58-2-2 8,1 220-230-58-2-2 18,2
015-018-19-2-2 0,23 042-050-46-2-2 3,2 078-084-36-2-2 3,5 220-235-85-2-2 54,9
015-020-30-2-2 0,75 044-050-36-2-2 2,5 080-090-58-2-2 8,8 225-235-58-2-2 25
015-021-36-2-2 0,9 044-052-46-2-2 3,4 085-091-36-2-2 3,8 230-240-46-2-2 20
016-019-19-2-2 0,3 045-050-30-2-2 1,7 085-092-46-2-2 6,5 235-245-46-2-2 25
016-020-25-2-2 0,4 045-051-36-2-2 1,9 085-095-58-2-2 10 245-260-85-2-2 57
016-022-36-2-2 0,7 045-053-46-2-2 3,5 090-095-30-2-2 3,8 250-265-85-2-2 61
017-021-25-2-2 0,4 046-050-25-2-2 1,5 090-100-58-2-2 10 265-280-85-2-2 60
018-022-25-2-2 0,4 047-055-46-2-2 3,2 092-098-36-2-2 4,5 280-290-58-2-2 29,5
020-023-19-2-2 0,35 048-054-36-2-2 2 095-100-30-2-2 3 280-295-85-2-2 68
020-024-25-2-2 0,5 048-056-46-2-2 3 100-110-58-2-2 11,4 285-300-85-2-2 70,8
020-025-30-2-2 0,75 049-055-36-2-2 2,3 105-111-36-2-2 4,5 295-305-58-2-2 35
020-026-36-2-2 1 050-054-25-2-2 3,3 105-115-58-2-2 11,8 300-310-58-2-2 40
021-025-25-2-2 0,5 050-055-30-2-2 2 109-115-36-2-2 5 325-335-58-2-2 38
022-026-25-2-2 0,5 050-056-36-2-2 2,3 110-118-46-2-2 7,2 325-340-85-2-2 76
022-028-36-2-2 1 050-058-46-2-2 3,7 112-118-25-2-2 2,4 330-340-58-2-2 42
023-026-19-2-2 0,27 050-060-58-2-2 6 115-120-30-2-2 4,5 340-350-58-2-2 39,3
023-028-30-2-2 0,8 052-058-36-2-2 2,3 115-125-58-2-2 12,7 350-360-58-2-2 42
024-028-25-2-2 0,9 052-060-46-2-2 3,5 118-124-36-2-2 5,1 360-370-58-2-2 44
024-029-30-2-2 0,9 054-060-36-2-2 2,6 118-125-46-2-2 8,2 370-380-58-2-2 40
024-030-36-2-2 1Д 054-062-46-2-2 4 120-125-36-2-2 5 385-400-85-2-2 90
025-028-19-2-2 0,35 055-060-30-2-2 2,4 120-128-46-2-2 7 390-400-58-2-2 42,7
025-030-30-2-2 1 055-061-36-2-2 2,4 125-135-46-2-2 8,5 390-405-85-2-2 94
025-031-36-2-2 1,5 055-063-46-2-2 4,2 125-135-58-2-2 14,5 400-410-58-2-2 42,7
026-030-25-2-2 1,2 055-065-58-2-2 6,5 130-140-58-2-2 15 420-430-58-2-2 43
026-032-36-2-2 1,2 056-060-25-2-2 1,3 130-142-75-2-2 23,6 430-440-58-2-2 64
027-031-25-2-2 0,6 056-062-36-2-2 2 135-140-30-2-2 4 440-450-58-2-2 48
027-032-30-2-2 0,9 057-065-46-2-2 4,3 135-140-36-2-2 7 450-460-58-2-2 48
027-033-36-2-2 1,3 058-062-25-2-2 1,1 135-145-58-2-2 14,5 480-490-58-2-2 52
028-032-25-2-2 0,6 059-065-36-2-2 2,7 140-145-36-2-2 6,3 500-510-58-2-2 72
028-033-30-2-2 1,8 060-065-30-2-2 2,1 140-150-46-2-2 15,2 – –
028-034-36-2-2 1,3 060-065-33-2-2 2,4 140-150-58-2-2 15,2 – –
028-036-46-2-2 2,5 060-066-36-2-2 2,7 145-150-30-2-2 6 – –

Кольца из резины группы 6 (теплостойкие)

Наименование Масса 1 шт, г Наименование Масса 1 шт, г Наименование Масса 1 шт, г Наименование Масса 1 шт, г
004-006-14-2-6 0,06 019-024-30-2-6 1,1 038-042-25-2-6 1,3 100-105-25-2-6 3,4
004-007-19-2-6 0,09 020-024-25-2-6 0,8 038-044-36-2-6 3,4 100-105-30-2-6 5,2
005-008-19-2-6 0,12 020-025-30-2-6 1,16 038-046-46-2-6 4 100-110-58-2-6 18,5
006-009-19-2-6 0,15 021-024-19-2-6 0,4 039-045-36-2-6 1,3 108-120-75-2-6 34
006-010-25-2-6 0,28 021-025-25-2-6 0,77 040-044-25-2-6 1,38 110-118-46-2-6 11,9
007-010-19-2-6 0,2 022-026-25-2-6 0,8 040-045-30-2-6 2,45 112-118-36-2-6 7,7
007-011-25-2-6 0,3 022-027-30-2-6 1,2 040-046-36-2-6 2,9 115-121-36-2-6 8
008-011-19-2-6 0,3 024-028-25-2-6 0,85 042-050-46-2-6 4,6 115-125-58-2-6 6,8
008-012-25-2-6 0,35 024-029-30-2-6 1,4 044-050-36-2-6 3,3 125-130-36-2-6 8,4
009-012-19-2-6 0,22 024-030-36-2-6 1,6 050-060-58-2-6 9,6 130-135-30-2-6 6
009-013-25-2-6 0,4 025-030-30-2-6 1,3 051-056-30-2-6 2,5 130-140-58-2-6 4,9
010-013-19-2-6 0,25 026-031-30-2-6 1,3 052-056-25-2-6 1,8 135-145-58-2-6 25
010-014-25-2-6 0,42 027-031-25-2-6 0,95 055-059-25-2-6 2 145-150-36-2-6 3,2
011-014-19-2-6 0,25 027-032-30-2-6 0,85 055-065-58-2-6 10,4 150-155-30-2-6 7,4
011-015-25-2-6 0,5 027-033-36-2-6 2,2 060-070-58-2-6 11,3 160-165-36-2-6 11,1
012-016-25-2-6 0,45 028-032-25-2-6 1 064-070-36-2-6 4,5 160-170-58-2-6 28,2
013-016-19-2-6 0,3 028-033-30-2-6 1,5 065-070-30-2-6 3,3 165-170-36-2-6 11,2
013-017-25-2-6 0,5 028-034-36-2-6 2,2 065-075-58-2-6 13,2 170-175-36-2-6 11,8
014-017-19-2-6 0,33 030-034-25-2-6 1,2 075-080-30-2-6 3,7 170-180-46-2-6 19,5
014-018-25-2-6 0,6 030-035-30-2-6 1,65 075-085-58-2-6 13,5 175-180-36-2-6 12
015-018-19-2-6 0,35 032-036-25-2-6 1,1 078-084-36-2-6 5,6 180-185-36-2-6 12
016-019-19-2-6 0,35 032-037-30-2-6 1,8 086-092-36-2-6 6 190-205-85-2-6 73
016-020-25-2-6 0,65 033-038-30-2-6 1,85 089-095-36-2-6 6,2 220-230-46-2-6 23,3
017-020-19-2-6 0,4 034-038-25-2-6 1,2 089-095-58-2-6 16,5 230-240-46-2-6 25,3
017-021-25-2-6 0,65 035-040-30-2-6 1,75 090-095-30-2-6 4,7 250-260-46-2-6 24
018-022-25-2-6 0,7 036-041-30-2-6 1,5 090-100-58-2-6 16 –
019-023-25-2-6 0,7 037-041-25-2-6 1,3 090-100-58-2-6 16,5 –

Примечание:

1. Ассортимент подлежит уточнению на момент заказа.

2. При наличии пресс-форм возможно изготовление манжет других типоразмеров, не указанных в таблице.
